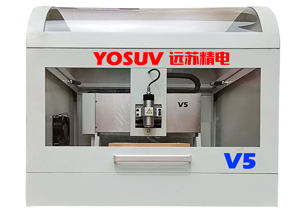

電路板雕刻機，又稱PCB雕刻機、電路板刻制機、線路板刻制機。即采用機械雕刻技術直接刻制電路圖形，制作電路板的設備。電路板的制作是電子產品研發過程中最關鍵的環節，必須根據不同的產品去量身設計和制作。相對于電路板工廠采取的腐蝕法制作電路板的工藝而言，電路板雕刻機則提供了一種快速、環保的制板方法，為實驗室制作電路，小批量制作電路和電子產品的研發提供了極大的便利。
1、為了滿足學生電子設計制作、EDA實踐、電子設計大賽、課程設計、畢業設計、創新實踐活動等綜合性、設計性、創新性實驗要求，遠蘇精電精心設計了多套實驗室配置方案，為學生自主學習、合作學習、研究性學習提供必要條件，加強學生實踐能力和創新能力的培養。通過電子產品從原理設計、工藝設計、樣機制作的全過程。實現對學生和工程師素質的培養；同時學習和掌握物理機械法制板工藝。
2、遠蘇精電為客戶提供包括高精度、智能化的物理雕刻制板設備、環保型工業級化學制板設備，環保、高效、工藝完整的工業級單層、雙層板制板設備的全系列產品。該系列產品是高校、高職電子工藝教學、教師科研項目的研發、學生電路設計制作實習以及電子設計大賽的首選設備，同時也是科研單位、軍工企業、電子愛好者、電子企業等單位，小批量、多品種的樣品PCB制作的理想工具。
3、“遠蘇精電快速線路板刻制系統軟件”是由遠蘇精電獨立開發的一套適用于政府機構、企事業單位、學校、各類組織和個人進行線路板刻制的軟件。用戶只需在計算機上完成PCB文件設計并根據其生成的Gerber文件，本機即可直接識別，根據用戶設定的參數，自動生成加工路徑，通過計算機通訊接口傳送給雕刻機的控制系統，完成鉆孔、雕刻、割邊、鑼孔等功能，制作出精美的線路板。軟件操作簡單，顯示線路板尺寸、顯示鼠標當前所在的位置坐標，尺寸單位公英制切換，自動統計過孔直徑與數量信息，自動原點定位，實時顯示加工路徑，實時顯示完成百分比與預計結束時間。
遠蘇系列線路板雕刻機提供了許多人性化的功能，這里例舉幾個常用的功能：
智能判斷線路板類型：打開文件時，軟件根據Gerber文件自動判斷線路板類型，用戶也可以手動修改。
坐標顯示：鼠標移動到圖形上的任意位置，都會在任務欄上顯示出相應的坐標。
隔離：沿著需要留下的線路雕刻一圈，把線路單獨分離出來。
隔離寬度：隔離后，PCB板已經可以使用，但大多數用戶認為間距太小，不易焊接，這時候需要隔離寬度功能：用戶可以根據實際需要，設置隔離寬度，銑掉周邊0-20mm范圍內的多余銅皮，便于焊接。
銑雕：把板面上不需要的銅皮全部銑掉。
萬能割邊：用戶可以選擇底層或者頂層割邊，可以任意形狀割邊，異形割邊。
自動關閉主軸：軟件配備自動關閉主軸功能，只要當前指令完成，主軸就會自動關閉。
支持智能雕刻：有些線路板的線距比較小，常規0.4的雕刻刀無法操作，此時我們就可以使用智能雕刻，根據實際線路圖的情況，選擇0.1或0.2的刀具進行細雕刻。
智能挖孔：大于0.8的孔可以用挖孔刀一次性挖取。
支持仿真運行：虛擬加工，加工路徑實時顯示等功能；顯示加工路徑和加工實際、線路板詳細信息；軟件制作線路板時會顯示制作路徑、加工進度、板幅大小、主軸轉速等。
使用簡單：可以對化學腐蝕的板子進行鉆孔、割邊，對電路板的制作沒有統一的順序限制，適應不同用戶的制板習慣。
快速PCB雕刻機的優勢
A、速度快，直接用EDA/CAD設計數據，所見即所得，像繪圖一樣便捷；
B、精度高，功能強，從單面板到雙面板，從數字模擬電路板到高頻板；
C、無環保問題，桌面設備，適合實驗室、教室等多種場所；
D、操作簡單，不必懂PCB工藝，任何技術人員都可以使用；
E、配置靈活，多用途，適合高端開發即時制作樣品，也適合教學或小批量制作。
主要功能：
1.機器配有保護復位鈕：當X、Y、Z超限保護后，可按下保護復位鈕，同時移動X、Y、Z軸回到正常位置。
2.急停按鈕，在機器處于緊急情況時，可以通過急停按鈕快速停止機器工作。
3.自動原點定位:可以從任意位置自動回到設定的零點。同時有原點記憶功能。
4.雙面板自動定位技術：保證了定位的精確性與正確性。
5.斷點續雕：從任意百分比開始雕刻，或雕刻到某一百分比結束。停止續雕。
6.模擬加工：根據設定的參數，虛擬顯示實際加工過程，便于初學者快速了解設備。
7.實時顯示加工路徑：加工前首先顯示所有加工路徑，在加工過程中實時顯示當前位置。
8.區域選擇雕刻：選擇任意區域，進行雕刻。滿足補雕及精雕的需要，同時節省時間。
9.組合雕刻/自動選擇刀具：選擇兩把雕刻刀，自動分配雕刻區域。在不影響雕刻精度的情況下選擇一把大雕刻刀，快速銑掉大塊的空白區域。
10.萬能鉆孔：使用挖孔刀挖出任意孔，減少了換鉆頭的次數，同時實現了槽孔的多樣性。
11.外形銑割：板子雕刻完成后進行外形銑割，設備按照設計好的keepout線進行割邊。
12.智能主軸轉速優化功能，根據刀具自動優化主軸轉速，從而提高工作效率及雕刻精度。
13.隨機附有吸塵設備，防止粉塵對環境的危害。
14.配備兼容性軟件，兼容目前市面上主流EDA及pcb設計軟件系統。
15.傻瓜式操作軟件，簡單易學，只需30分鐘即可熟練操作機臺。
16.隨機附帶視頻教學光盤。
17.帶LED照明，方便對位及觀察操作過程。
18.隨機贈送配套學習教材。
19.無人值守工作自動關機。
技術參數：
加工面板 雙面板/單面板
單面板加工尺寸 305×305mm
雙面板加工尺寸 300×300mm
驅動方式 X、Y、Z軸精密步進電機
加工線徑 4mil
加工線距 6mil
分辨率 0.04mil(1um)
工作速度 可調，根據需求自行設置刀具庫及移動速度
重復精度 0.01
主軸轉速 18000～60000r/min，軟件自動優化主軸轉速，更高效。
主軸功率 95W
直線導軌 進口直線導軌
傳動方式 進口滾珠絲桿
鉆孔孔徑 0.3～3.175MM
鉆孔深度 0.02-3mm
鉆孔速度 150(孔/min)
控制方式 電腦控制
通信方式 RS-232/USB
操作系統 WindonsXP/Win7/Win10
支持軟件 protel99/SE/DXP/Altium Designer/PADS等EDA軟件
體積 450×650×450mm
重量 115kg
消耗功率 300W
電源 220V/50HZ
